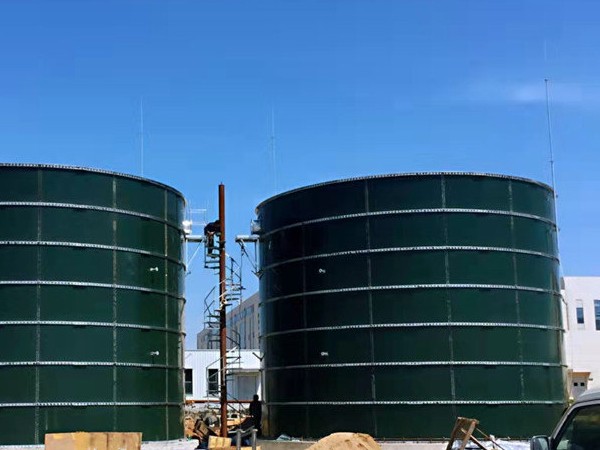

CSTR搪瓷拼装罐

CSTR搪瓷拼装罐是一种用于厌氧发酵反应的高效设备，广泛应用于沼气工程、污水处理、工业废水处理等领域。CSTR（Continuous Stirred-Tank Reactor，连续搅拌反应器）结合搪瓷拼装罐的设计，具有耐腐蚀、高强度、安装便捷等特点。以下是关于CSTR搪瓷拼装罐的详细介绍：

1. 结构与组成

• 罐体材料：

  • 搪瓷钢板：罐体由高强度钢板表面涂覆搪瓷层（玻璃釉）制成，具有优异的耐腐蚀性（耐酸碱、耐硫化氢腐蚀），适用于沼气发酵环境。

  • 拼装结构：罐体采用模块化设计，由多块预制搪瓷钢板拼装而成，通过高强度螺栓连接，便于运输和现场安装。

• 搅拌系统：

  • 搅拌器：通常采用低速大扭矩搅拌器，确保反应器内物料均匀混合，防止沉淀和结壳。

  • 驱动装置：电机减速机驱动，功率根据罐体容积和物料特性设计。

• 加热系统：

  • 夹套加热：罐体外壁设置夹套，通入热水或蒸汽，维持反应器内恒温（通常为35-37℃中温发酵或55℃高温发酵）。

  • 盘管加热：在罐体内部安装加热盘管，适用于大型反应器。

• 进出料系统：

  • 进料口：位于罐体上部，连接预处理系统，均匀输入原料。

  • 出料口：位于罐体下部，排出消化后的沼渣和沼液。

• 气体收集系统：

  • 沼气出口：位于罐体顶部，连接气体净化与储存设备。

  • 压力安全装置：配备安全阀和压力表，确保反应器安全运行。

• 控制系统：

  • 自动化控制：集成PLC控制系统，实时监测温度、pH值、搅拌速度等参数，实现自动化运行。

2. 工作原理

• 连续进料：原料（如畜禽粪便、餐厨垃圾、工业废水）通过预处理后，连续输入反应器。

• 厌氧发酵：在搅拌器作用下，原料与厌氧微生物充分接触，分解有机物产生沼气（主要成分为甲烷和二氧化碳）。

• 恒温控制：加热系统维持反应器内适宜温度，确保微生物活性。

• 气体收集：沼气从顶部出口排出，经净化后储存或利用。

• 连续出料：发酵后的沼渣和沼液从底部排出，可用于农田施肥或进一步处理。

3. 核心优势

• 耐腐蚀性强：搪瓷涂层有效抵抗H₂S、有机酸等腐蚀性物质，延长设备寿命。

• 模块化设计：拼装结构便于运输和现场安装，缩短施工周期。

• 高效搅拌：低速大扭矩搅拌器确保物料均匀混合，提高发酵效率。

• 温度可控：加热系统精准控温，适应不同发酵工艺需求。

• 自动化运行：集成控制系统，减少人工操作，提高运行稳定性。

4. 技术参数

5. 应用领域

• 沼气工程：处理畜禽粪便、秸秆、餐厨垃圾等有机废弃物，生产沼气。

• 污水处理：用于高浓度有机废水（如食品加工、酿酒、造纸废水）的厌氧处理。

• 工业应用：化工、制药等行业有机废液的资源化处理。

• 环保项目：垃圾填埋场渗滤液处理、污泥厌氧消化等。

6. 安装与维护

• 安装流程：

  1. 基础施工：浇筑混凝土基础，确保水平度误差≤3mm。

  2. 罐体拼装：按顺序拼装搪瓷钢板，紧固螺栓，确保密封性。

  3. 设备安装：安装搅拌器、加热系统、管道等附属设备。

  4. 调试运行：进行气密性测试和系统调试，确保正常运行。

• 维护要点：

  • 定期检查：检查搪瓷涂层有无破损，及时修补。

  • 搅拌器维护：定期润滑轴承，检查搅拌叶片磨损情况。

  • 加热系统维护：清理夹套或盘管内的水垢，确保加热效率。

7. 选型建议

• 容积选择：根据原料处理量（如日处理100吨粪污需500立方米反应器）和停留时间（通常20-30天）确定。

• 工艺匹配：结合预处理系统（如固液分离、调质池）和后处理系统（如沼气净化、沼渣脱水）设计。

• 供应商资质：选择具备搪瓷拼装罐生产资质和丰富案例的厂家，确保设备质量与售后服务。

CSTR搪瓷拼装罐凭借其高效、耐用、易维护的特点，成为厌氧发酵领域的优选设备。设计时需结合具体原料特性、处理规模和环境条件，实现最佳运行效果。
